Descrizione
-

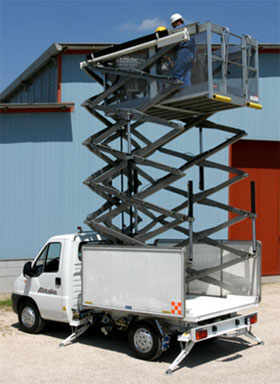

- La piattaforma elevabile mod. PEP 8400è stata progettata e costruita per permettere il sollevamento di un numero determinato di operatori al fine di svolgere operazioni di assistenza e/o manutenzione su aeromobili.
- E’ costituita da basamento, dispositivo di sollevamento e piattaforma di lavoro. Il basamento, in particolare, è costituito da una parte fissa ancorata al telaio dell’autocarro e una parte mobile collegata alla prima a mezzo ralla in modo da permettere la rotazione del dispositivo di sollevamento e della piattaforma di lavoro di un angolo di 180°.
- La parte fissa del basamento, inoltre, è dotata di quattro stabilizzatori, azionati ciascuno da un cilindro oleodinamico a doppio effetto, che assicurano la stabilità della macchina durante il lavoro in elevazione.
Dati Tecnici
La piattaforma elevabile mod. PEP 8400 è stata progettata e costruita per permettere il sollevamento di un numero determinato di operatori al fine di svolgere operazioni di assistenza e/o manutenzione su aeromobili.
![pep8400 pep8400](https://www.limatrade.it/new/wp-content/uploads/2018/02/pep8400.jpg)
Altezza max piano di calpestio | 8,40 m |
Portata max (compresi 60 kg di attrezzatura) | 300 kg |
Numero max di persone sollevabili | 3 |
Velocità del vento max ammessa | 20,58 m/s |
Inclinazione max ammessa | 0° |
Alimentazione in condizioni normali di esercizio | motore endotermico |
Tensione di alimentazione impianto elettrico | 12 V |
Pressione di esercizio impianto oleodinamico | 120 bar |
Alimentazione in condizioni di emergenza | Pompa manuale |
Livello di pressione acustica continuo equivalente ponderato | < 70 dBA |
Norme di riferimento
La norma di riferimento utilizzata per la progettazione e costruzione della piattaforma elevabile PEP 8400 è la norma europea EN 1915 (Aircraft ground support equipment).
Comandi
La piattaforma elevabile è dotata di:
- postazione di comando stabilizzatori;
- postazione di comando in piattaforma di lavoro.
Dispositivi di Sicurezza
- Interblocco stabilizzatori – dispositivo di sollevamento: impedisce il sollevamento della piattaforma di lavoro se gli stabilizzatori non sono stati correttamente piazzati al suolo.
- Interblocco stabilizzatori – traslazione veicolo: provoca lo spegnimento del motore dell’autocarro nel caso si cerchi di disinserire il freno di stazionamento o si schiacci il pedale della frizione con gli stabilizzatori piazzati al suolo.
- Comandi del tipo ad azione mantenuta: tutti i movimenti della macchina si arrestano automaticamente cessando l’azione sul comando corrispondente.
- Valvola di massima pressione sui cilindri di sollevamento: impedisce il sollevamento della piattaforma di lavoro nel caso venga superata la portata massima consentita.
- Valvole di blocco su tutti gli attuatori oleodinamici: impediscono movimenti incontrollati dei componenti della macchina nel caso di rottura delle tubazioni flessibili di collegamento.
- Interblocco dispositivo di sollevamento – stabilizzatori: impedisce il rientro degli stabilizzatori se il dispositivo di sollevamento non è stato completamente abbassato in posizione di trasporto.
Personalizzazione
Le piattaforme possono essere modificate, in modo da soddisfare le norme vigenti nelle varie nazioni in merito alla sicurezza e all’immatricolazione, e personalizzate su specifica richiesta del cliente.
Funzionamento
Il PE 8400 è costituita da basamento, dispositivo di sollevamento e piattaforma di lavoro.
Piattaforma di lavoro
Il dispositivo di sollevamento è composto da due pantografi anteriori e da due pantografi laterali.
Tutti i pantografi sono costituiti da sei coppie di bracci; i pantografi laterali vengono azionati da due cilindri ciascuno, mentre l’azionamento di ognuno dei pantografi anteriori è ottenuto per mezzo di un singolo cilindro.
La piattaforma di lavoro, mediante l’azione di un cilindro oleodinamico a doppio effetto, può traslare orizzontalmente in modo da permettere l’accostamento all’aeromobile.
![](https://www.limatrade.it/new/wp-content/uploads/2018/02/piattaforma-1.jpg)
Basamento
Il basamento è costituito da una parte fissa ancorata al telaio dell’autocarro e una parte mobile collegata alla prima a mezzo ralla in modo da permettere la rotazione del dispositivo di sollevamento e della piattaforma di lavoro di un angolo di 180°.
![](https://www.limatrade.it/new/wp-content/uploads/2018/02/basamento.jpg)
Stabilizzatori
La parte fissa del basamento è dotata di quattro stabilizzatori, azionati ciascuno da un cilindro oleodinamico a doppio effetto, che assicurano la stabilità della macchina durante il lavoro in elevazione.
![](https://www.limatrade.it/new/wp-content/uploads/2018/02/stabilizzatore.jpg)
![](https://www.limatrade.it/new/wp-content/uploads/2018/02/luci-sicurezza-1.jpg)
Luci di sicurezza poste nella parte superiore.
![](https://www.limatrade.it/new/wp-content/uploads/2018/02/marmitta-1.jpg)
Finale di marmitta spegnifiamma, come richiesto in molti Aereoporti.
Piattaforma Elevabile
La piattaforma elevabile è dotata di:
– postazione di comando stabilizzatori;
– postazione di comando in piattaforma di lavoro.
La postazione di comando degli stabilizzatori è posizionata sul lato sinistro dell’autocarro posteriormente alla cabina di guida con le seguenti funzioni:
– Stabilizzatore anteriore destro;
– Stabilizzatore anteriore sinistro;
– Stabilizzatore posteriore destro;
– Stabilizzatore posteriore sinistro;
Portata massima 300 Kg
![](https://www.limatrade.it/new/wp-content/uploads/2018/02/comandi-2.jpg)
![](https://www.limatrade.it/new/wp-content/uploads/2018/02/comandi-1.jpg)
Impianto Oleodinamico
L’impianto oleodinamico è costituito da:
Pompa oleodinamica tarata a max 130 bar, azionata dal motore del mezzo.
Il collegamento motore-pompa avviene tramite frizione elettromagnetica comandata da appositi interruttori incorporati nei distributori oleodinamici.
Valvola di massima pressione regolabile: stabilisce la pressione a cui dovrà lavorare tutto il circuito idraulico.
Caratteristiche dei comandi:
Accensione e spegnimento motore in emergenza con piattaforma estesa.
Leva comando manuale di emergenza da terra.
Comando stabilizzatori.
