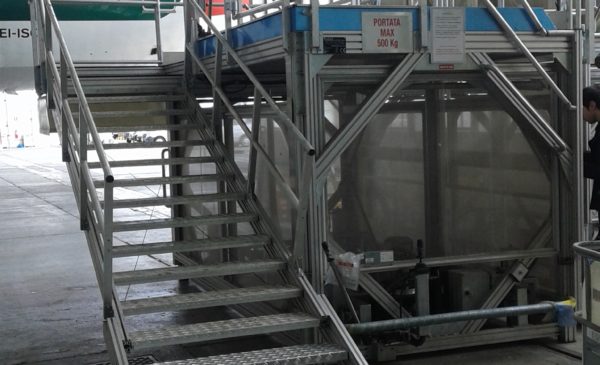

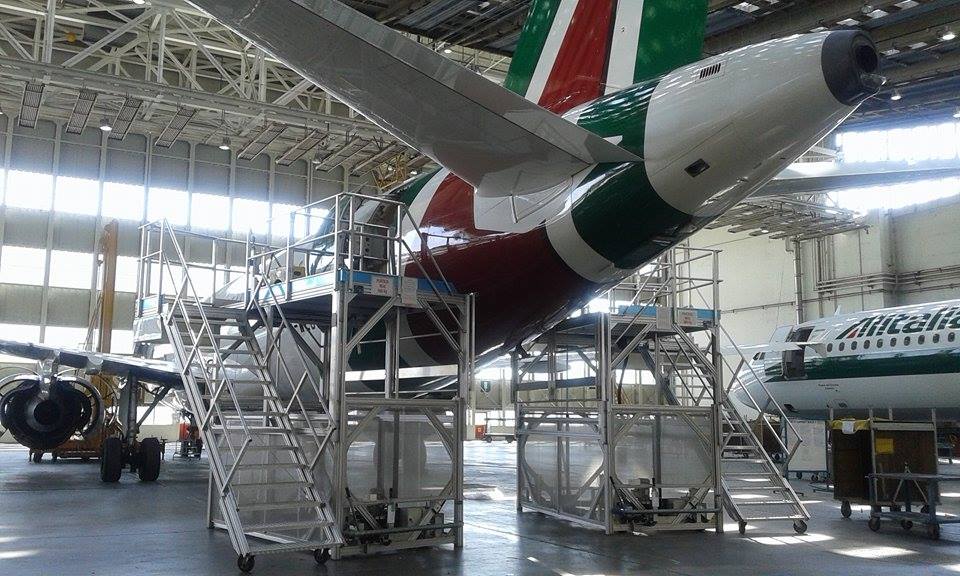

La piattaforma elevabile è stata progettata e costruita per permettere il sollevamento di un numero determinato di operatori al fine di svolgere operazioni di assistenza e/o manutenzione sugli aeromobili A330 e B777.

Essa è costituita da un telaio di base e da una struttura elevabile. Il telaio di base è realizzato con profilati in alluminio ed è dotato di n° 4 ruote pivotanti che ne consentono il posizionamento e la movimentazione; all’interno dello stesso telaio sono posizionati i componenti dell’impianto oleodinamico e dell’impianto elettrico.

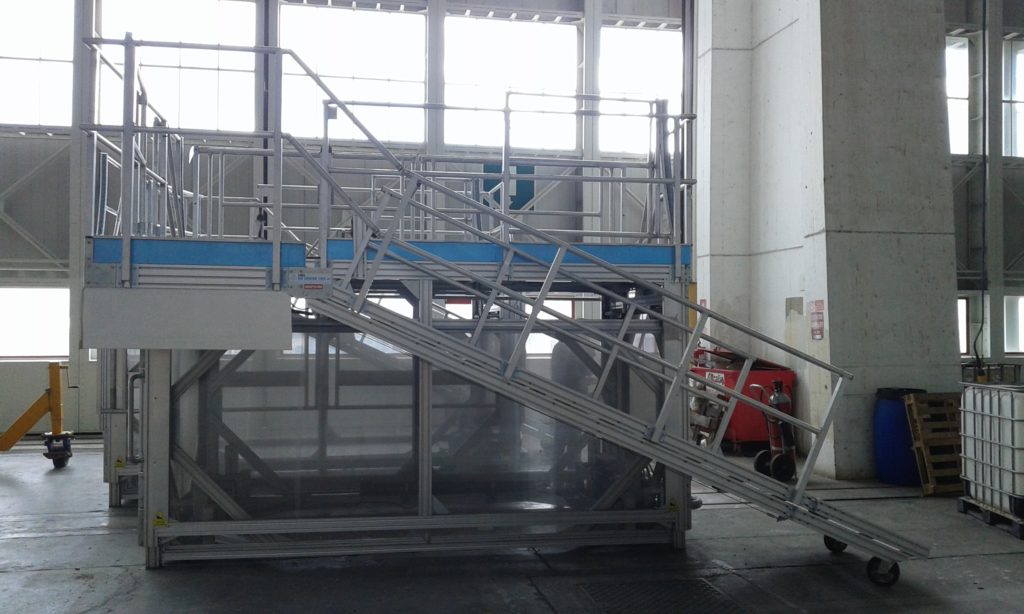

La struttura elevabile, anch’essa realizzata in profilati di alluminio, viene azionata mediante due cilindri oleodinamici regolati da un divisore di flusso che consente una movimentazione sempre in orizzontale a prescindere dalla distribuzione dei carichi sul piano di lavoro; l’accesso al piano di calpestio è possibile attraverso una scala a inclinazione variabile solidale alla stessa piattaforma.

Sul telaio di base, infine, è presente una barra di traino per spostamenti su distanze maggiori.



Altezza massima piano di calpestio 3,50 m
Portata massima 500 kg
Numero massimo di persone sollevabili 4
Velocità del vento massima ammessa 20,58 m/s
Inclinazione massima ammessa
Tensione di alimentazione impianto elettrico 380V
Pressione di esercizio impianto oleodinamico 120 bar
Alimentazione in condizioni di emergenza Pompa manuale
Livello di pressione acustica continuo equivalente ponderato < 70 dBA

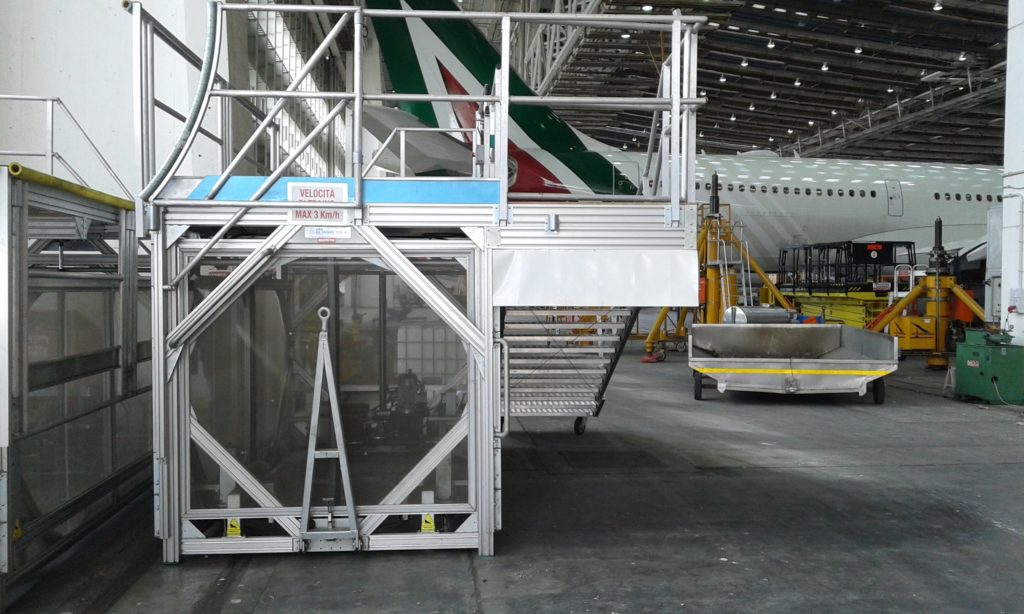

Velocità massima di traino 3 km/h
